Kiểm Tra và Đo Điện Trở Tiếp Địa Hệ Thống Chống Sét

Tầm Quan Trọng Của Hệ Thống Chống Sét

Bảo Vệ Thiết Bị và Con Người

Sét là một hiện tượng thiên nhiên gây ra nhiều mối nguy hiểm nghiêm trọng cho con người, công trình và hệ thống điện. Các tia sét có thể gây thiệt hại lớn cho thiết bị điện tử, gây cháy nổ, và thậm chí đe dọa tính mạng.
Hệ thống chống sét đóng vai trò then chốt trong việc giảm thiểu những rủi ro này. Bằng cách dẫn dòng điện từ tia sét xuống đất, hệ thống bảo vệ các công trình và duy trì sự an toàn cho con người trong khu vực chịu ảnh hưởng.

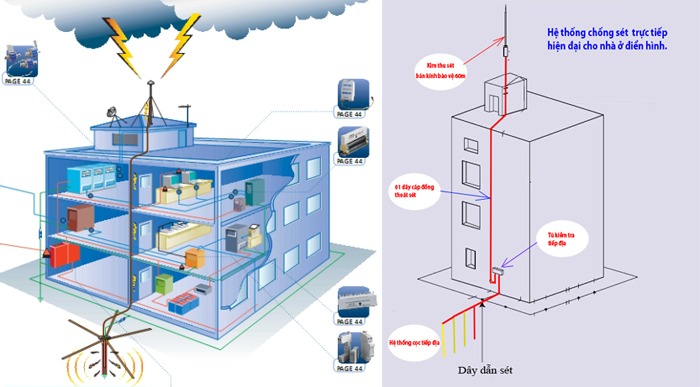

Nguyên Lý Hoạt Động Của Hệ Thống Chống Sét

Hệ thống chống sét bao gồm ba thành phần chính:

1. Cột thu lôi: Được lắp đặt trên cao để thu nhận tia sét.
2. Dây dẫn: Kết nối từ cột thu lôi đến hệ thống tiếp địa, truyền dòng điện từ sét xuống đất.
3. Đất tiếp địa: Khu vực đất nơi dòng điện từ sét được phân tán một cách an toàn.

Khi sét đánh xuống, cột thu lôi dẫn sét vào dây dẫn, sau đó dòng điện được truyền xuống đất qua hệ thống tiếp địa, tránh các tổn hại trực tiếp cho công trình hoặc thiết bị.

Các Phương Pháp Kiểm Tra Điện Trở Tiếp Địa

Phương Pháp Đo Lường Điện Trở Tiếp Địa

• Thiết bị cần thiết:

  • Máy đo điện trở đất (Earth Tester).
  • Dây đo và điện cực bổ trợ.
  • Kẹp dòng hoặc máy phân tích tần số cao cho các phép đo đặc biệt.

• Quy trình thực hiện đo lường:

  1. Chuẩn bị: Đảm bảo hệ thống tiếp địa không bị ngắt kết nối và các đầu dây đo tiếp xúc tốt.
  2. Cắm điện cực đo bổ trợ: Đặt các điện cực ở vị trí phù hợp theo tiêu chuẩn đo 3 cực hoặc 4 cực.
  3. Tiến hành đo: Sử dụng thiết bị đo để xác định giá trị điện trở đất.
  4. Ghi nhận kết quả: Ghi lại giá trị đo và so sánh với tiêu chuẩn kỹ thuật.

Tiêu Chuẩn và Quy Định Liên Quan

• Tiêu chuẩn Việt Nam (TCVN):
  • TCVN 4756:1989 - Quy định về nối đất và chống sét.
  • TCVN 9358:2012 - Tiêu chuẩn đo và kiểm tra tiếp địa.
• Tiêu chuẩn quốc tế:
  • IEC 62305 - Bảo vệ chống sét.
  • IEEE Std 80 - Hướng dẫn thiết kế hệ thống tiếp địa.

Tuân thủ các tiêu chuẩn này không chỉ đảm bảo an toàn mà còn là yêu cầu pháp lý bắt buộc đối với nhiều công trình.

Phân Tích Kết Quả Đo

• Cách đọc và hiểu số liệu đo:

  • Giá trị điện trở tiếp địa tối ưu thường dưới 10 Ohm cho các hệ thống chống sét.
  • Giá trị cao hơn yêu cầu cải thiện để đảm bảo hiệu quả.

• Đánh giá tình trạng tiếp địa:

  • Tốt: Hệ thống có khả năng phân tán dòng điện sét một cách hiệu quả.
  • Không đạt chuẩn: Nguy cơ tích tụ điện áp hoặc cháy nổ cao hơn.

Thực Hiện Bảo Trì và Nâng Cấp Hệ Thống Chống Sét

Lập Kế Hoạch Bảo Trì Định Kỳ

• Tầm quan trọng:
  Bảo trì định kỳ giúp phát hiện và khắc phục kịp thời các vấn đề như điện cực tiếp địa bị ăn mòn, dây dẫn hư hỏng, hoặc đất mất khả năng dẫn điện.

• Các bước lập kế hoạch bảo trì:

  1. Khảo sát định kỳ: Kiểm tra hệ thống ít nhất 1-2 lần/năm hoặc sau các cơn bão lớn.
  2. Đo lường và ghi nhận: Đo điện trở đất, kiểm tra tình trạng dây dẫn và cột thu lôi.
  3. Khắc phục: Sửa chữa hoặc thay thế các bộ phận không đạt chuẩn.

Nâng Cấp Hệ Thống Chống Sét

• Khi nào cần nâng cấp:

  • Hệ thống không đạt tiêu chuẩn kỹ thuật.
  • Các công trình được mở rộng hoặc thay đổi cấu trúc.
  • Công nghệ cũ không đáp ứng yêu cầu an toàn hiện tại.

• Công nghệ mới:

  • Hệ thống chống sét chủ động: Sử dụng đầu thu lôi phát xạ sớm để tăng phạm vi bảo vệ.
  • Công nghệ giám sát từ xa: Theo dõi và phân tích hiệu quả của hệ thống chống sét qua các thiết bị IoT.

Kiểm tra và đo điện trở tiếp địa là công việc quan trọng để đảm bảo hệ thống chống sét hoạt động hiệu quả, từ đó bảo vệ con người và thiết bị khỏi những tác hại nguy hiểm của sét. Việc thực hiện định kỳ và tuân thủ tiêu chuẩn kỹ thuật không chỉ nâng cao độ an toàn mà còn kéo dài tuổi thọ hệ thống. Các tổ chức và cá nhân nên đầu tư vào bảo trì, nâng cấp hệ thống, cũng như đào tạo nhân sự để luôn duy trì trạng thái an toàn trước những hiện tượng thời tiết cực đoan.
