Kiểm Tra và Đo Tiếp Địa Hệ Thống Điện Công Nghiệp

Giới Thiệu Về Tiếp Địa Trong Hệ Thống Điện Công Nghiệp

Khái Niệm Về Tiếp Địa

Tiếp địa là quá trình kết nối các phần của hệ thống điện hoặc thiết bị với đất bằng cách sử dụng dây dẫn hoặc thanh tiếp đất. Mục tiêu là đảm bảo an toàn, giảm thiểu nguy cơ tai nạn điện và duy trì sự ổn định của hệ thống.

Vai Trò Của Hệ Thống Tiếp Địa

• Bảo vệ an toàn cho con người: Ngăn ngừa nguy cơ điện giật bằng cách truyền dòng rò về đất.
• Bảo vệ thiết bị: Giảm thiểu nguy cơ hỏng hóc do xung điện hoặc sự cố ngắn mạch.
• Duy trì ổn định hệ thống điện: Cung cấp đường dẫn dòng điện trở về khi xảy ra sự cố, giúp các thiết bị bảo vệ hoạt động hiệu quả.

Tiêu Chuẩn và Quy Định Liên Quan Đến Tiếp Địa

• TCVN 4756:1989: Quy định về nối đất và chống sét trong các công trình xây dựng.
• IEC 60364: Tiêu chuẩn quốc tế về hệ thống điện lắp đặt trong nhà.
• IEEE Std 80-2000: Hướng dẫn thiết kế hệ thống tiếp đất cho các trạm điện.

Phương Pháp Kiểm Tra Hệ Thống Tiếp Địa

Các Phương Pháp Đo Lường Tiếp Địa

1. Phương pháp đo điện trở đất bằng cách 3 cực và 4 cực: Được sử dụng phổ biến nhất, áp dụng để đo điện trở tiếp đất của các hệ thống.
2. Phương pháp đo điện áp và dòng điện: Được dùng trong các môi trường phức tạp với hệ thống đất phân tán.

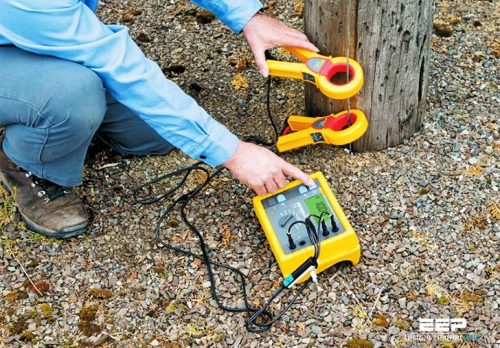

3. Phương pháp đo kẹp dòng điện: Áp dụng khi không thể cắt mạch tiếp địa hoặc trong môi trường làm việc đặc biệt.

Thiết Bị Sử Dụng Trong Kiểm Tra

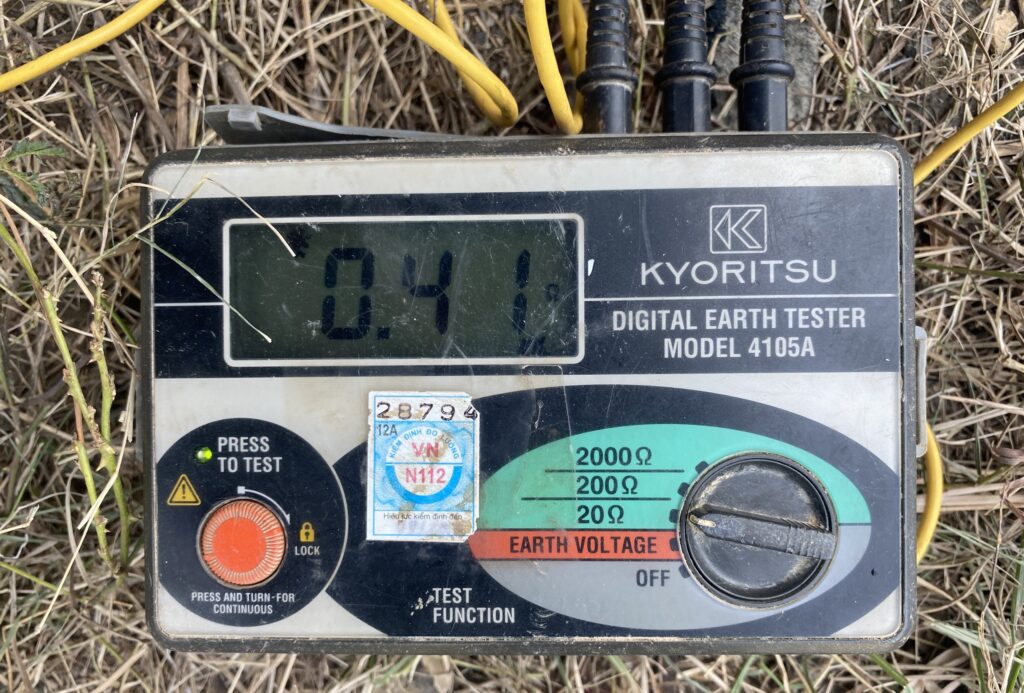

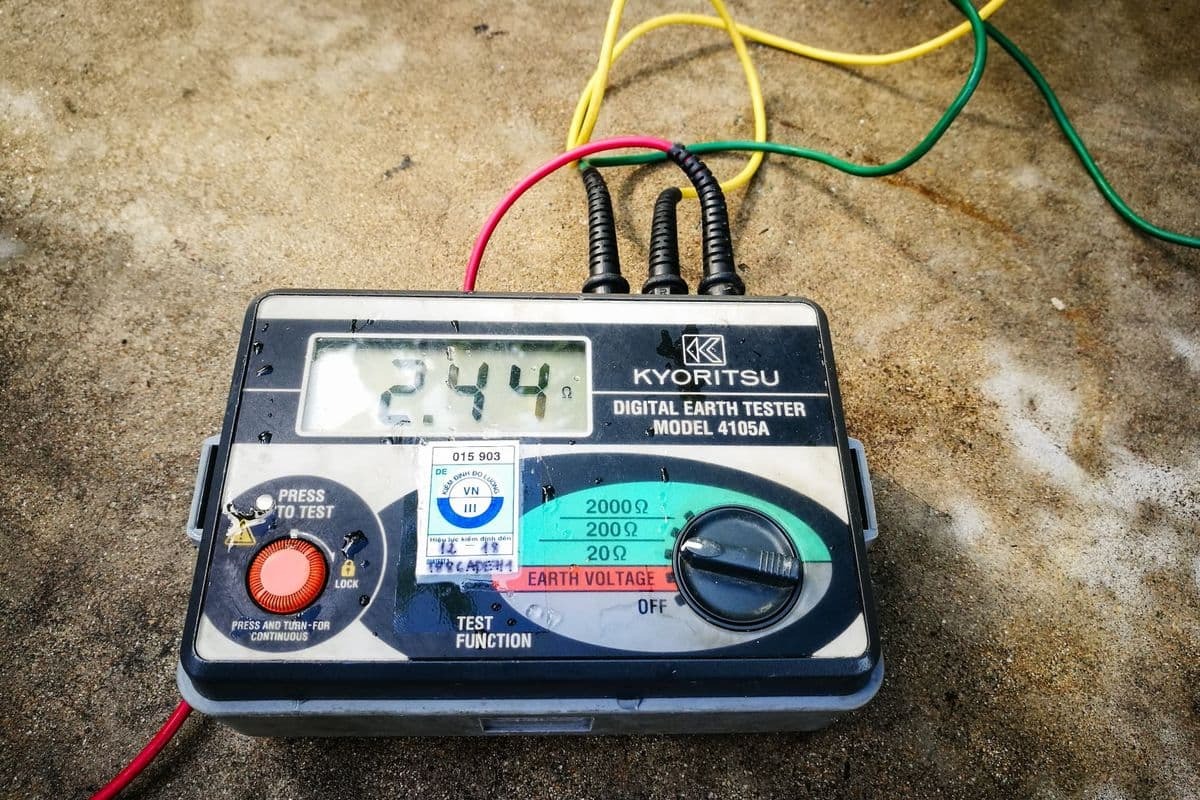

• Máy đo điện trở đất (Earth Tester): Dùng để đo điện trở tiếp địa.
• Kẹp đo dòng điện rò: Kiểm tra dòng rò trong hệ thống tiếp địa.
• Điện áp kế và ampe kế: Hỗ trợ đo lường các thông số liên quan.

Quy Trình Kiểm Tra An Toàn

1. Chuẩn bị đầy đủ thiết bị đo lường và bảo hộ lao động.
2. Ngắt kết nối thiết bị với nguồn điện trước khi đo.
3. Đảm bảo môi trường đo không bị nhiễu điện từ hoặc ảnh hưởng từ hệ thống khác.
4. Ghi chép kết quả đo đầy đủ và đối chiếu với tiêu chuẩn kỹ thuật.

Kỹ Thuật Đo Đạc Tiếp Địa

Nguyên Tắc Đo Đạc Tiếp Địa

• Đo điện trở đất tại các vị trí tiếp địa chính và phụ để đảm bảo giá trị đo nằm trong phạm vi cho phép.
• Đảm bảo điện cực đo được cắm chắc chắn và đúng vị trí để tránh sai số.

Những Yếu Tố Ảnh Hưởng Đến Kết Quả Đo

• Đặc điểm đất: Độ dẫn điện của đất thay đổi theo độ ẩm, nhiệt độ và thành phần hóa học.
• Nhiễu điện từ: Các nguồn nhiễu như thiết bị điện tử hoặc dòng điện lân cận có thể làm sai lệch kết quả đo.
• Kết nối tiếp địa không tốt: Có thể làm tăng điện trở và ảnh hưởng đến độ chính xác của phép đo.

Hướng Dẫn Sử Dụng Thiết Bị Đo

1. Lắp đặt điện cực đo theo hướng dẫn của nhà sản xuất.
2. Kiểm tra tình trạng máy đo trước khi sử dụng.
3. Hiệu chỉnh thiết bị nếu cần thiết để đảm bảo độ chính xác.
4. Tiến hành đo theo các bước được đề ra trong quy trình và ghi nhận kết quả.

Các Vấn Đề Thường Gặp Trong Kiểm Tra Và Đo Tiếp Địa

Nhận Diện Các Hư Hỏng Thường Gặp

• Điện trở đất cao bất thường.
• Kết nối dây dẫn tiếp địa bị lỏng hoặc bị ăn mòn.
• Thiết bị đo không chính xác do nhiễu hoặc lỗi kỹ thuật.

Biện Pháp Khắc Phục Hư Hỏng

• Tăng số lượng điện cực đất: Giảm điện trở bằng cách bổ sung điện cực tiếp đất.
• Kiểm tra và bảo trì hệ thống dây dẫn: Đảm bảo kết nối chặt chẽ và không bị oxy hóa.
• Cải thiện môi trường đất: Sử dụng hóa chất dẫn điện hoặc thay đổi cấu trúc đất tại khu vực tiếp địa.

Tác Động Của Môi Trường Đến Tiếp Địa

• Đất khô, cứng: Làm giảm khả năng dẫn điện, dẫn đến điện trở đất cao.
• Đất nhiễm mặn: Dễ ăn mòn điện cực, ảnh hưởng đến tuổi thọ hệ thống.
• Môi trường ẩm thấp: Có thể làm tăng dòng rò, gây mất an toàn.

Ứng Dụng Thực Tế Của Kiểm Tra và Đo Tiếp Địa

Các Tình Huống Cần Kiểm Tra Đặc Biệt

• Trước khi đưa hệ thống điện mới vào sử dụng.
• Sau mỗi lần bảo trì hoặc sửa chữa hệ thống.
• Khi xảy ra các sự cố bất thường liên quan đến dòng rò hoặc đoản mạch.

Vai Trò Của Kiểm Tra Định Kỳ Trong Bảo Trì

• Phát hiện kịp thời các lỗi tiềm ẩn để khắc phục trước khi sự cố xảy ra.
• Đảm bảo hệ thống tiếp đất luôn đáp ứng các tiêu chuẩn an toàn.
• Kéo dài tuổi thọ thiết bị và hệ thống điện.

Những Lợi Ích Khi Ứng Dụng Kỹ Thuật Kiểm Tra Hiện Đại

• Nâng cao độ chính xác và tốc độ đo lường.
• Tiết kiệm chi phí và thời gian kiểm tra.
• Đảm bảo hiệu quả an toàn tối ưu cho hệ thống điện công nghiệp.

Kiểm tra và đo tiếp địa là một phần không thể thiếu trong việc đảm bảo an toàn và hiệu quả của hệ thống điện công nghiệp. Việc áp dụng các phương pháp và thiết bị kiểm tra hiện đại giúp giảm thiểu rủi ro, đảm bảo tính ổn định của hệ thống và nâng cao tuổi thọ của thiết bị. Doanh nghiệp cần thực hiện kiểm tra định kỳ và duy trì bảo trì tiếp địa để đáp ứng các tiêu chuẩn an toàn và hiệu quả trong sản xuất.
